Обзор течеискателя гелиевого масс-спектрометрического ТИ1-50

ТИ1-50 – универсальный легкоперемещаемый автоматизированный прибор с полным набором функций современного течеискателя.

Течеискатель ТИ1-50 имеет ряд преимуществ в сравнении с зарубежными аналогами:
- Самая высокая чувствительность в своём классе
- Реализация всех возможных способов течеискания в соответствии с ГОСТ 28517-90 (например: способ щупа, вакуумной камеры, обдува, накопления и другие)
- Малые габариты и масса
- Прост в обслуживании
- Возможность калибровки по внешней течи

В вакуумной системе течеискателя ТИ1-50 применен турбомолекулярный насос фирмы Edwards - качественный и проверенный временем насос.

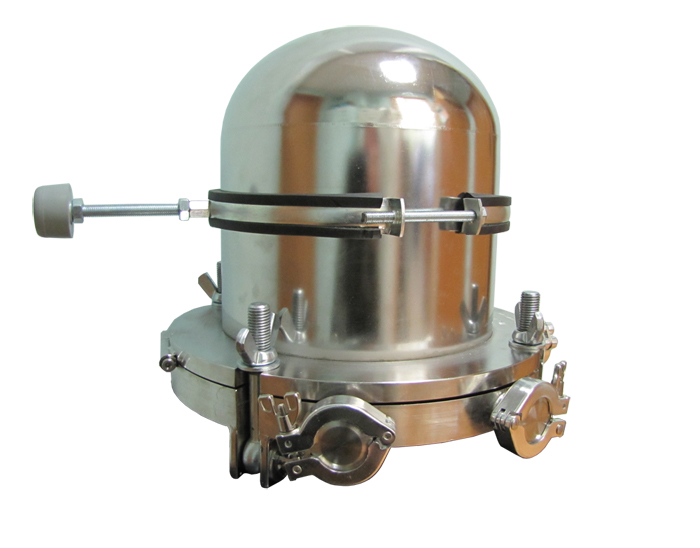

Вакуумная камера

Вакуумная камера для течеискания представляет собой жесткий корпус, из которого воздух и другие газы удаляются с помощью вакуумного насоса. В камере поддерживается низкое давление, что часто требуется исследователям для испытаний различных изделий, для проведения физических экспериментов или для проверки механических устройств, которые должны работать в космическом пространстве, или для таких процессов, как вакуумная сушка или вакуумное напыление. Масс-спектрометрический метод течеискания предполагает использование вакуумной камеры для высокочувствительного испытания объекта на герметичность.

Завод «Измеритель» изготавливает вакуумные камеры и вакуумно-опресовочные из нержавеющей стали высокого качества. Камеры имеют несколько вакуумных фланцев (KF/ISO) и портов для установки объектов и окна для наблюдения за процессами, проходящими в вакуумной камере.

Данные камеры легко присоединяются к гелиевым течеискателям ТИ1-50, ТИ1-30, ТИ1-22, ТИ1-14, СТИ-11, ПТИ-10, ПТИ-7 завода "Измеритель" для реализации контроля герметичности способом вакуумной камеры.

Комплектация гелиевого течеискателя и дополнительного оборудования ОАО "Завода "Измеритель"

Уважаемые специалисты, на этой странице Вы можете сконфигурировать гелиевый течеискатель индивидуально под задачи вашего производства. Последовательно укажите необходимые комплектующие и дополнительные аксессуары для системы контроля герметичности.

Чтобы узнать более подробную информацию о компонентах течеискателя, нажмите "Показать подробности" напротив соответствующего пункта.

Через данное меню вы можете выбрать не только течеискатель, но и отдельное оборудование (например, только турбомолекулярный насос). Мы будем рады ответить на все ваши вопросы по контролю герметичности.

Турбомолекулярные насосы

Инженеры ОАО "Завод "Измеритель" ведут разработки по созданию отечественного турбомолекулярного гибридного насоса.

ТМН - это высоковакуумный безмасляный насос.  Нововведением в современной конструкции насоса является использование импортных подшипников с наивысшим классом точности P4.

Гибридный ТМН позволяет снизить требования к форвакуумному насосу, обеспечивая работу на более высоком давлении на входе. Например, с ГТМН возможно использование одноступенчатых пластинчато-роторных форвакуумных насосов.

Подшипники для ТМН были подобраны по следующим критериям:
1) Радиально-упорный подшипник, угол 15 градусов.
2) Схема работы подшипников Face-to-Face, 2 подшипника на роторе.
3) Внутренний диаметр 8мм, внешний диаметр 22мм, толщина 7мм
4) Максимально высокий класс точности
5) Число оборотов - 50 000 - 60 000 об/мин

Технические характеристики ТМН и ТМГН приведены в таблице ниже.

Откачной пост ПВС 150/63

Технологии современного производства часто требуют создания высокого вакуума для выполнения тех или иных производственных задач. Как пример, вакуум неразрывно связан с производством электронных компонентов. Современное литографическое оборудование работает с высоким вакуумом, процессы молекулярно-пучковой эпитаксии и получение наноструктур (в частности, графена) возможно лишь при достижении сверхвысокого вакуума.

В этой связи встаёт вопрос, как получить высокий и сверхвысокий вакуум? Современная наука и техника имеет ответ на этот вопрос. Турбомолекулярные насосы способны создавать разряжение до 10^(−8) Па (10^(−10) мм рт. ст.). Столь высокий вакуум позволяет решать практически все современные производственные и научные задачи. К примеру, такого вакуума вполне достаточно для работы БАК (Большой адронный коллайдер).

Именно такой турбомолекулярный насос (ТМН 150/63) используется в вакуумном откачном посте ПВС 150/63. Высокопроизводительный ТМН создаёт разряжение порядка 10^(-5)-10^(-6) Па, а для создания форвакуума и работы в паре с ТМН применяется пластинчато-роторный насос, либо сухой спиральный насос, в зависимости от решаемых задач.

Вакуумный пост имеет современную электронную базу и програмное обеспечение. Может быть включен автоматизированные системы. Простое ручное управление и наличие автоматического режима. Наличие электро-пневмо клапанов и возможности управления их работой обеспечивают реализацию множества задач.

Презентация работы с гелиевым масс-спектрометрическим течеискателем ТИ1-50

На данной странице мы предлагаем вам ознакомиться с документом с техническими характеристиками течеискателя ТИ1-50 различных комплектации и ориентировочными ценами на ТИ1-50. Чтобы узнать актуальную на сегодня цену прибора, звоните по телефону 8-929-111-08-13.

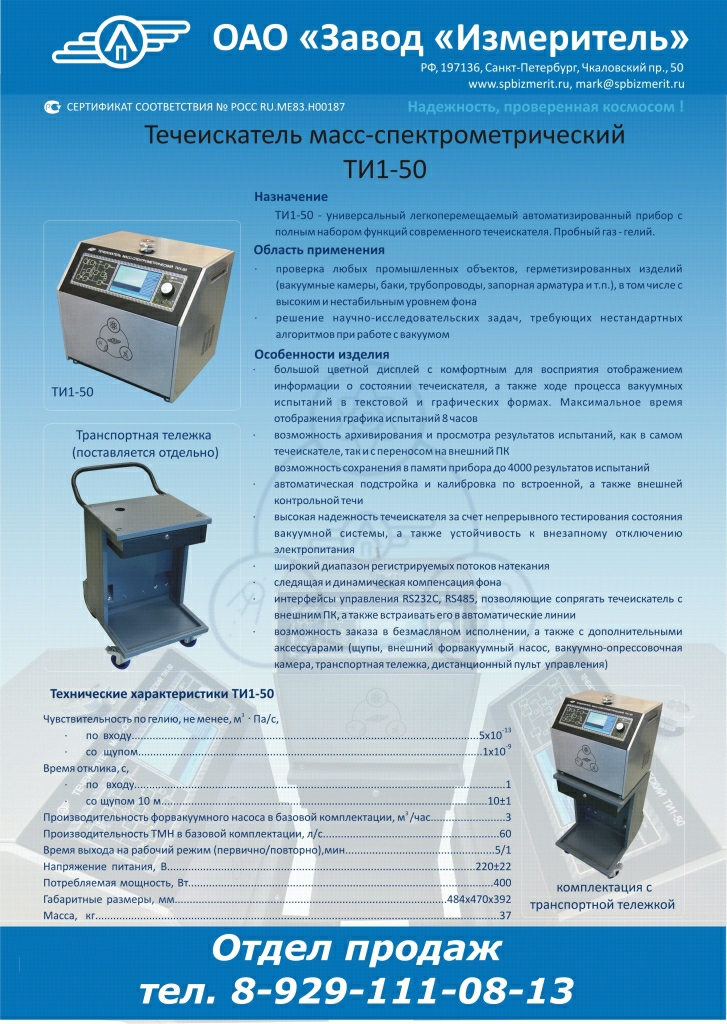

Технико-коммерческое предложение на поставку гелиевого масс-спектрометрического течеискателя ТИ1-50 производства ОАО «Завод «Измеритель» от 29.08.2011
