Обзор течеискателя гелиевого масс-спектрометрического ТИ1-50

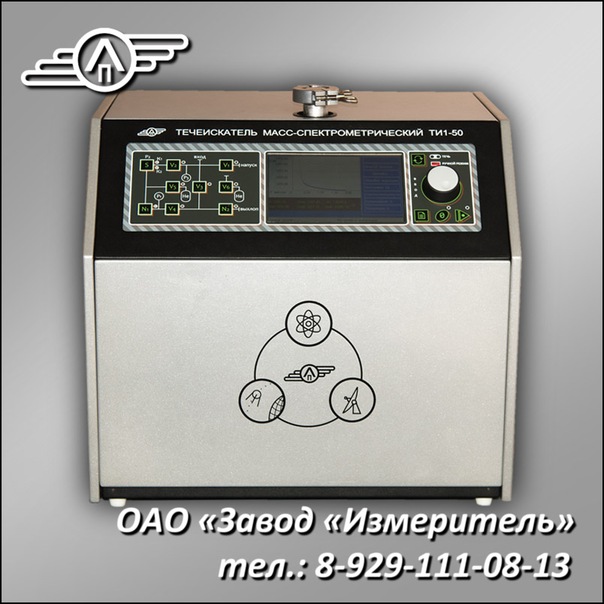

ТИ1-50 – универсальный легкоперемещаемый автоматизированный прибор с полным набором функций современного течеискателя.
Течеискатель ТИ1-50 имеет ряд преимуществ в сравнении с зарубежными аналогами:
- Самая высокая чувствительность в своём классе
- Реализация всех возможных способов течеискания в соответствии с ГОСТ 28517-90 (например: способ щупа, вакуумной камеры, обдува, накопления и другие)
- Малые габариты и масса
- Прост в обслуживании
- Возможность калибровки по внешней течи
В вакуумной системе течеискателя ТИ1-50 применен турбомолекулярный насос фирмы Edwards - качественный и проверенный временем насос.
Область применения:
- проверка любых промышленных объектов (вакуумные камеры, баки, трубопроводы, запорная арматура и т.п.), в том числе с высоким и нестабильным уровнем фона
- высокопроизводительная поточная проверка герметизированных изделий (уплотнения, запорная арматура, корпуса электронных приборов, изделия микроэлектроники)
- встраивание в автоматические линии с централизованным управлением
- решение научно-исследовательских задач, требующих нестандартных алгоритмов при работе с вакуумом

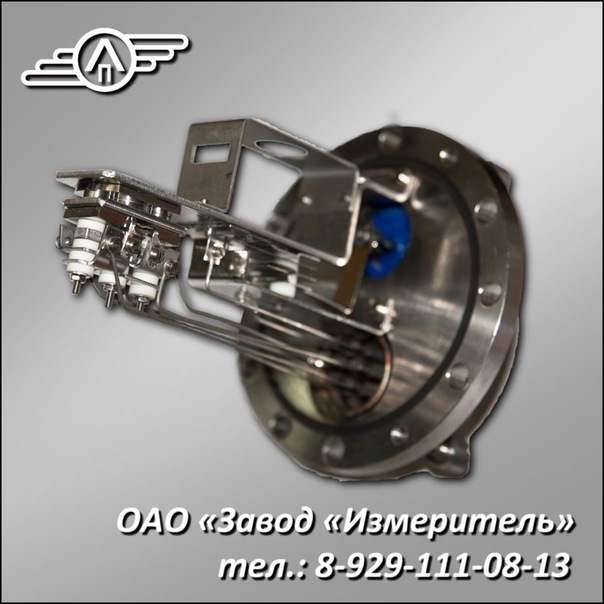

Основной узел течеискателя - масс-спектрометрический анализатор. В его конструкции содержится два вольфрамовых катода, позволяющих не прерывать процесс поиска мест нарушения герметичности при выходе из стоя одного из катодов.

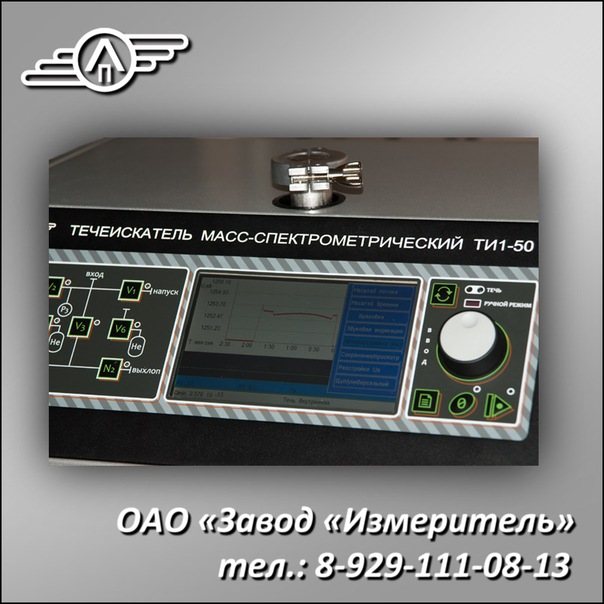

Течеискатель имеет большой дисплей, на котором изображается график измерений, значение течи и параметры течеискателя. Вы можете сохранять результаты, управлять процессом течеискания с компьютера, встраивать ТИ1-50 в автоматические системы измерения.

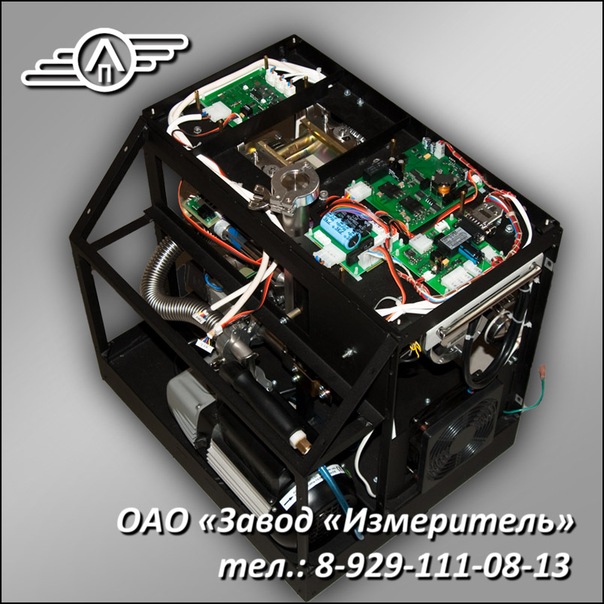

Течеискатель имеет свою высоковакуумную систему, и может быть использован для откачки небольших объектов. Он легко разбирается для периодического технического обслуживания.

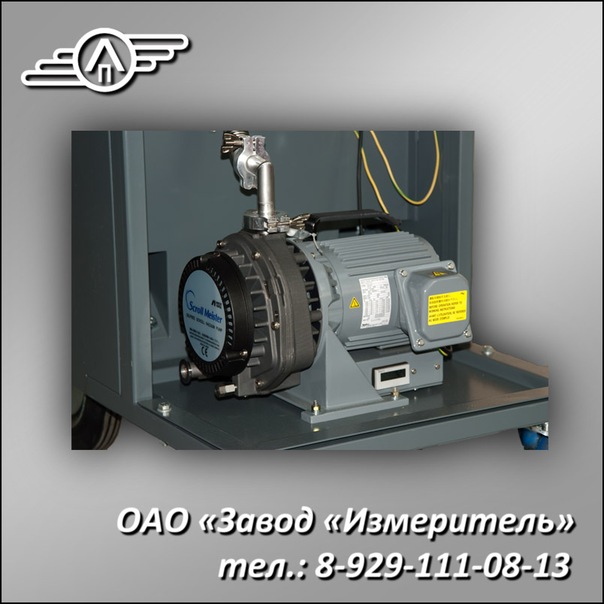

Вместо масляного насоса течеискатель может быть укомплектован сухим спиральным насосом. Это актуально для особо чистых помещений.

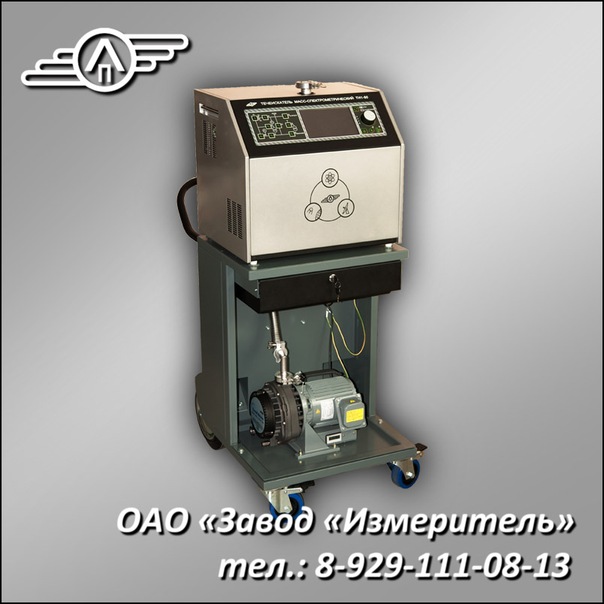

Прибор устанавливается на специальную тележку, позволяющую удобно транспортировать течеискатель в пределах помещения.
Мы всегда сопровождаем свою продукцию. Осуществляем пусконаладочные работы и гарантийное обслуживание приборов и систем. Мы готовы провести демонстрацию работы прибора в условиях вашего предприятия.
|
Технические характеристики течеискателей в базовой комплектации |
ТИ1-50 c насосом форвакуумным Telstar 2F-3 |
ТИ1-50 c насосом форвакуумным ISP-90 SV |
|
Чувствительность по гелию - по входу, м3 . Па/с |
5х10-13 |
5х10-13 |
|
Чувствительность по гелию со щупом, м3 . Па/с |
1х10-9 |
1х10-9 |
|
Время отклика по входу, не более, с |
1 |
1 |
|
Время отклика с щупом 10 м, с |
10±1 |
10±1 |
|
Производительность форвакуумного насоса, м3 /час |
3 |
5,4 |
|
Форвакуумный пластинчато-роторный насос |
Telstar 2F-3 |
ISP-90 SV |
|
Турбомолекулярный насос |
Edwards -EXT75DX |
Edwards -EXT75DX |
|
Температура эксплуатации, 0С |
(+10)÷(+35) |
(+10)÷(+35) |
|
Время выхода на рабочий режим (первично/повторно), мин |
5/1 |
5/1 |
|
Напряжение питания, В |
220±22 |
220±22 |
|
Потребляемая мощность, не более, Вт |
400 |
500 |
|
Габаритные размеры течеискателя, мм |
484х470х392 |
1230х510х670 |
|
Масса, кг |
36 |
70 |
|
Транспортная тележка |
доп. опция |
наличие |
Коммерческое предложение
|
Тип исполнения |
ТИ1-50 |
|||
|
Форвакуумный насос |
Telstar 2F-3 (масляный) |
ISP-90 SV (сухой) |
ISP-250С SV (сухой) |
|
|
Срок изготовления |
от 30 до 90 дней в зависимости от требуемой комплектации |
|||
|
Упаковка |
Поставка течеискателя производится в специально сконструированной упаковке, которая исключает возможность повреждения оборудования при транспортировке |
|||
|
Стоимость, руб./шт. |
По запросу |
|||
|
Дополнительные услуги |
- проведение пусконаладочных работ, с обучением персонала особенностям эксплуатации прибора; - сервисное обслуживания приборов (по отдельному договору) |
|||
Просим Вас сообщить о потребностях Вашего предприятия, направив запрос в наш адрес по электронной почте: Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра. и по телефону 8-929-111-08-13.
Презентация работы с гелиевым масс-спектрометрическим течеискателем ТИ1-50
- Часто задаваемые вопросы с ответами о гелиевом течеискателе ТИ1-50
- Сравнительная таблица технических характеристик течеискателей импортного и отечественного производства
- Конструктор конфиругации гелиевого течеискателя ТИ1-50 и дополнительное вакуумное оборудование для работы
Узнать цену на течеискатель, срок поставки, проконсультироваться о возможности обучения работе на течеискателе и о проведении пуско-наладочных работ вы можете в разделе Контакты.
